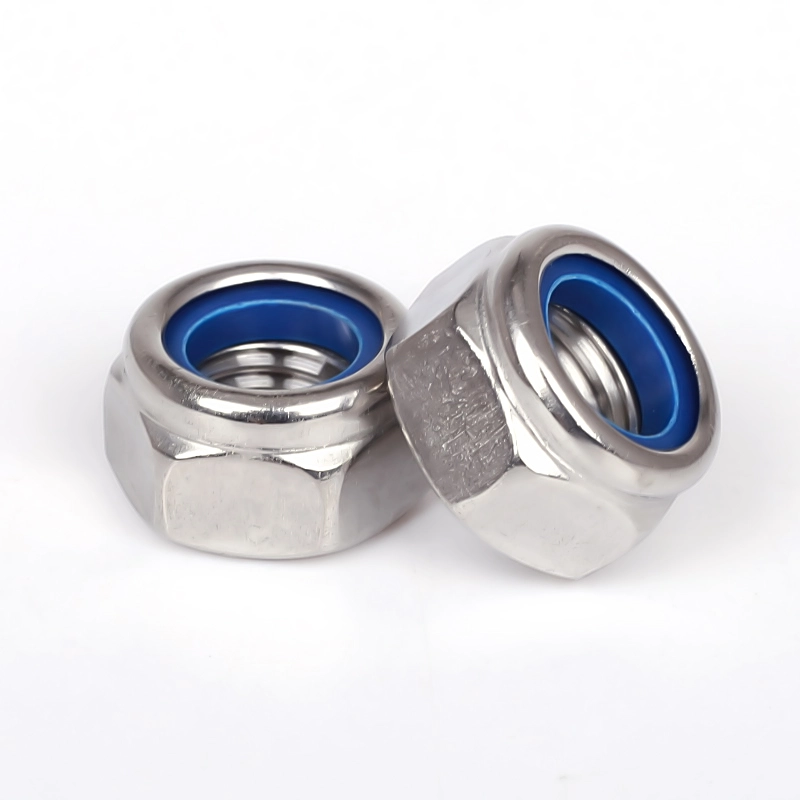

Nakrętka zabezpieczająca z wkładką nylonową

Opracowana specjalnie dla podatnego na wibracje i dynamicznie działającego sprzętu, chińska nakrętka zabezpieczająca z wkładką nylonową firmy Wanluo jest ściśle zgodna z normami przemysłowymi DIN 985. W przeciwieństwie do zwykłych nakrętek sześciokątnych, które do blokowania opierają się wyłącznie na tarciu gwintu, ta nakrętka zabezpieczająca z wkładką nylonową przyjmuje fizyczną strukturę zaciskową zapobiegającą poluzowaniu, rozwiązując długotrwały problem uszkodzeń związanych z poluzowaniem tradycyjnych elementów złącznych pod naprzemiennymi wibracjami i obciążeniem dynamicznym.

Wyślij zapytanie

Product Description

Chińska nakrętka zabezpieczająca z wkładką nylonową firmy Wanluo ma funkcje samoblokujące, antywibracyjne i zapobiegające upadkowi, znacznie poprawiając bezpieczeństwo i stabilność połączenia mechanicznego. Obsługujemy pełnowymiarowe dostawy punktowe i niestandardowe przetwarzanie, aby spełnić wymagania dotyczące wysokiej niezawodności mocowania urządzeń przemysłowych.

Unikalne zalety konstrukcyjne i bezpieczeństwa

Ta nakrętka zabezpieczająca jest wyposażona w bardzo precyzyjny importowany nylonowy pierścień osadzony na ogonie. Podczas montażu nylonowy pierścień jest ciasno owinięty wokół gwintu śruby, aby wytworzyć elastyczną siłę zaciskania, tworząc trwałą strefę mocowania ciernego. Konstrukcja ta może skutecznie przeciwdziałać wibracjom mechanicznym, drganiom sprzętu i przemieszczeniom osiowym, zapobiegając poluzowaniu się i odpadnięciu nakrętek. Wkładka nylonowa ma doskonałą odporność na zmęczenie i nie starzeje się ani nie ulega zniszczeniu po wielokrotnym demontażu i długotrwałej pracy. Główny korpus wykonany jest ze stali nierdzewnej o wysokiej czystości, ze standardową precyzją gwintu i odpornością na korozję, zapewniając zarówno bezpieczeństwo blokowania, jak i możliwość dostosowania do środowiska w złożonych warunkach pracy.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Nakrętka zabezpieczająca ze stali nierdzewnej, nakrętka zabezpieczająca z wkładką nylonową
Standard wykonawczy	DIN 985, ISO 7040, GB/T 889.1, niestandardowe rozmiary niestandardowe
Dostępny materiał	Stal nierdzewna 304, 316, 316L; Możliwość dostosowania stali dupleksowej

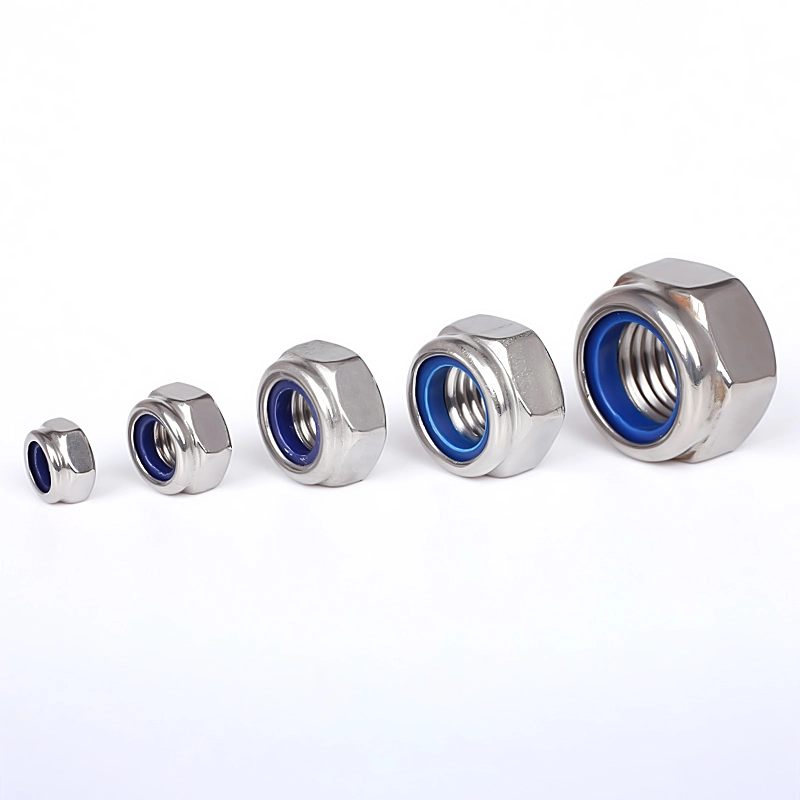

Zakres rozmiarów	Pełne rozmiary metryczne M3-M36, możliwość dostosowania nakrętek zabezpieczających z drobnym gwintem
Struktura rdzenia	Korpus sześciokątny + wkładka nylonowa o wysokiej wytrzymałości, zintegrowana struktura zapobiegająca poluzowaniu
Obróbka powierzchniowa	Trawienie i pasywacja, gładka powierzchnia bez zadziorów, antykorozyjna i odporna na rdzę
Temperatura pracy	Ma zastosowanie w konwencjonalnym środowisku pracy o temperaturze od -40 ℃ do 100 ℃
Metoda pakowania	Odporna na wilgoć torba wewnętrzna + karton eksportowy, opakowanie paletowe dla zamówień hurtowych
Usługa zaopatrzenia	Hurtownia punktowa, dostosowywanie rozmiaru, kompleksowe zakupy mieszanych elementów złącznych

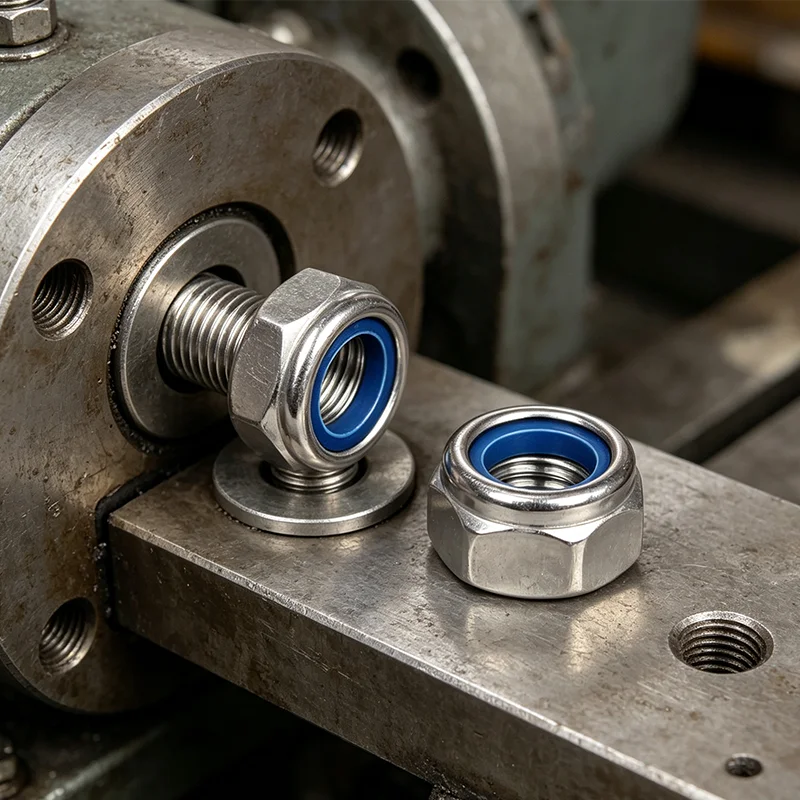

Nylon Insert Locking Nut

Rozmiar gwintu d			M3	M4	M5	M6	M7	M8	M10	M12	M14	M16	M18
P	Poziom	Gruba nić	0.5	0.7	0.8	1	1	1.25	1.5	1.75	2	2	2.5
		Drobny wątek 1	/	/	/	/	/	1	1	1.5	1.5	1.5	2
		Drobny wątek 2	/	/	/	/	/	/	1.25	1.25	/	/	1.5
d_a	min		3	4	5	6	7	8	10	12	14	16	18
d_a	maks		3.45	4.6	5.75	6.75	7.75	8.75	10.8	13	15.1	17.3	19.5
d_w	min		4.6	5.9	6.9	8.9	9.6	11.6	15.6	17.4	20.5	22.5	24.9
e	min		6.01	7.66	8.79	11.05	12.12	14.38	18.9	21.1	24.49	26.75	29.56
h	max=rozmiar nominalny		4	5	5	6	7.5	8	10	12	14	16	18.5
h	min		3.7	4.7	4.7	5.7	7.14	7.64	9.64	11.57	13.3	15.3	17.66
m	min		2.4	2.9	3.2	4	4.7	5.5	6.5	8	9.5	10.5	13
m_w	min		1.65	2.2	2.75	3.3	3.85	4.4	5.5	6.6	7.7	8.8	9.9
s	max=rozmiar nominalny		5.5	7	8	10	11	13	17	19	22	24	27
s	min		5.32	6.78	7.78	9.78	10.73	12.73	16.73	18.67	21.67	23.67	26.16
na 1000 jednostek≈kg			0.5	1	1.4	2.4	3	5.1	10.6	17.2	26	34	45

Rozmiar gwintu d			M20	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
P	Poziom	Gruba nić	2.5	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5
		Drobny wątek 1	2	2	2	2	2	2	3	3	3	3	3
		Drobny wątek 2	1.5	1.5	/	/	/	/	/	/	/	/	/
d_a	min		20	22	24	27	30	33	36	39	42	45	48
d_a	maks		21.6	23.7	25.9	29.1	32.4	35.6	38.9	42.1	45.4	48.6	51.8
d_w	min		27.7	29.5	33.2	38	42.7	46.6	51.1	55.9	60.6	64.7	69.4
e	min		32.95	35.03	39.55	45.2	50.85	55.37	60.79	66.44	72.09	76.95	82.6
h	max=rozmiar nominalny		20	22	24	27	30	33	36	39	42	45	48
h	min		18.7	20.7	22.7	25.7	28.7	31.4	34.4	37.4	40.4	43.4	46.4
m	min		14	15	15	17	19	22	25	27	29	32	36
m_w	min		11	12.2	13.2	14.8	16.5	18.2	19.8	21.5	23.1	24.8	26.5
s	max=rozmiar nominalny		30	32	36	41	46	50	55	60	65	70	75
s	min		29.16	31	35	40	45	49	53.8	58.8	63.8	68.1	73.1
na 1000 jednostek≈kg			65	75	100	162	212	317	415	499	628	771	998

Zalety antywibracyjne i aplikacyjne

1. Wbudowany, wysokoelastyczny pierścień nylonowy tworzy wielokierunkową siłę docisku gwintu, rozwiązując fatalny problem luzowania się zwykłych nakrętek spowodowanych długotrwałymi wibracjami sprzętu i wstrząsami mechanicznymi.

2. Do blokowania nie są wymagane żadne akcesoria pomocnicze, co upraszcza procedury montażu w porównaniu ze schematami kombinacji podkładek sprężystych, skutecznie poprawiając wydajność instalacji na miejscu.

3. Nylonowa nakrętka zabezpieczająca z nakrętką zabezpieczającą Wkładka nylonowa charakteryzuje się dobrą izolacją i odpornością na zużycie, co zapobiega zagryzaniu gwintu i uszkodzeniom spowodowanym tarciem metalu podczas wielokrotnego demontażu i blokowania.

4. Korpus główny ze stali nierdzewnej zapewnia doskonałe właściwości antykorozyjne, dostosowując się do sprzętu zewnętrznego, obiektów morskich i wilgotnych środowisk przemysłowych, zapewniając długoterminową bezpieczną pracę.

5. Uniwersalna standardowa tolerancja gwintu, doskonale pasująca do wszystkich serii śrub, kołków i prętów gwintowanych, o dużej wszechstronności w inżynierii mechanicznej, elektrycznej i budowlanej.

Nylon Insert Locking Nut

Często zadawane pytania

P1: Jaka jest zasadnicza różnica między nakrętkami zabezpieczającymi a zwykłymi nakrętkami sześciokątnymi?

A1: Zwykłe nakrętki sześciokątne do blokowania opierają się wyłącznie na tarciu gwintu i można je łatwo poluzować pod wpływem wibracji. Nakrętka zabezpieczająca z wkładką nylonową przyjmuje konstrukcję zaciskową z wkładką nylonową, z aktywnymi funkcjami antywibracyjnymi i samoblokującymi, które mogą utrzymać stabilny stan blokowania w dynamicznych środowiskach pracy.

P2: Czy nakrętki zabezpieczające można używać wielokrotnie?

A2: Obsługują ograniczony wielokrotny demontaż i montaż. Nylonowy pierścień ma dobry powrót sprężystości. W przypadku częstych debugowań i konserwacji zaleca się regularną wymianę nowych nakrętek, aby zapewnić optymalny efekt zapobiegania poluzowaniu.

P3: Czy nylonowe nakrętki zabezpieczające nadają się do środowisk o wysokiej temperaturze?

A3: Konwencjonalne nylonowe nakrętki zabezpieczające nadają się do pracy w normalnej i niskiej temperaturze. W przypadku urządzeń pracujących w wysokich temperaturach zalecamy niestandardowe, całkowicie metalowe nakrętki zabezpieczające, aby uniknąć starzenia się i awarii nylonu.

P4: Czy nylonowy pierścień porysuje gwint śruby?

A4: Materiał nylonowy jest miękki i wytrzymały z gładką ścianą wewnętrzną. Nie powoduje zarysowań ani zużycia gwintu śruby podczas montażu, skutecznie chroniąc integralność gwintu pasujących elementów złącznych.

P5: W jakich scenariuszach stosuje się głównie nakrętki zabezpieczające?

A5: Są szeroko stosowane w sprzęcie intensywnie wibrującym, takim jak maszyny automatyki, wyposażenie pojazdów, rurociągi, sprzęt elektryczny i konstrukcje inżynieryjne na zewnątrz, aby zapobiec poluzowaniu połączeń.
