Sworzeń widełkowy do połączenia mechanicznego

Ten sworzeń widełkowy do połączenia mechanicznego, sprzedawany bezpośrednio przez fabrykę Wanluo, jest standardowym przemysłowym cylindrycznym ruchomym elementem łączącym. Stosowany jest głównie w dynamicznych scenariuszach montażu obejmujących zawiasy mechaniczne, złącza obrotowe i elastyczne ruchome struktury korbowodów. W przeciwieństwie do stałych kołków dostępnych na rynku, które są używane wyłącznie do precyzyjnego pozycjonowania statycznego, ten produkt został zaprojektowany z dynamicznym połączeniem ruchomym jako głównym celem, specjalnie dostosowanym do różnych połączeń mechanicznych, które wymagają obrotu posuwisto-zwrotnego, wahań kątowych oraz elastycznego otwierania i zamykania.

Wyślij zapytanie

Product Description

Kiedy fabryka Wanluo produkuje sworznie Clevis do połączeń mechanicznych, przyjmuje zintegrowaną strukturę z płaskim łbem i otworem przelotowym na końcu. W połączeniu z zawleczką może osiągnąć podwójne blokowanie. Montaż jest prosty, obrót jest płynny i może zapobiec poluzowaniu i przemieszczeniu podczas ciągłego ruchu sprzętu. Ma szerokie zastosowanie do znormalizowanego montażu mechanicznych konstrukcji przekładni, elementów podwozia pojazdów, urządzeń hydraulicznych i różnych elementów ruchomych.

Różnicowe punkty sprzedaży

1. Koncentruje się na dynamicznym połączeniu działań, odpowiednim dla dynamicznych warunków pracy, a nie na statycznym pozycjonowaniu.

2. Płaski ogranicznik główki i blokada otworu tylnego, zapewniające podwójną ochronę antypoślizgową dla większego bezpieczeństwa.

3. Kompatybilny ze strukturą wideł, zapewniający większe możliwości adaptacji i wyższą tolerancję montażu.

4. Prosta konstrukcja i trwałość, przy mniejszym długotrwałym zużyciu.

5. Niezwykle wszechstronny, odpowiedni do standardowej wymiany różnych urządzeń przemysłowych.

Cechy konstrukcyjne i technologia produkcji

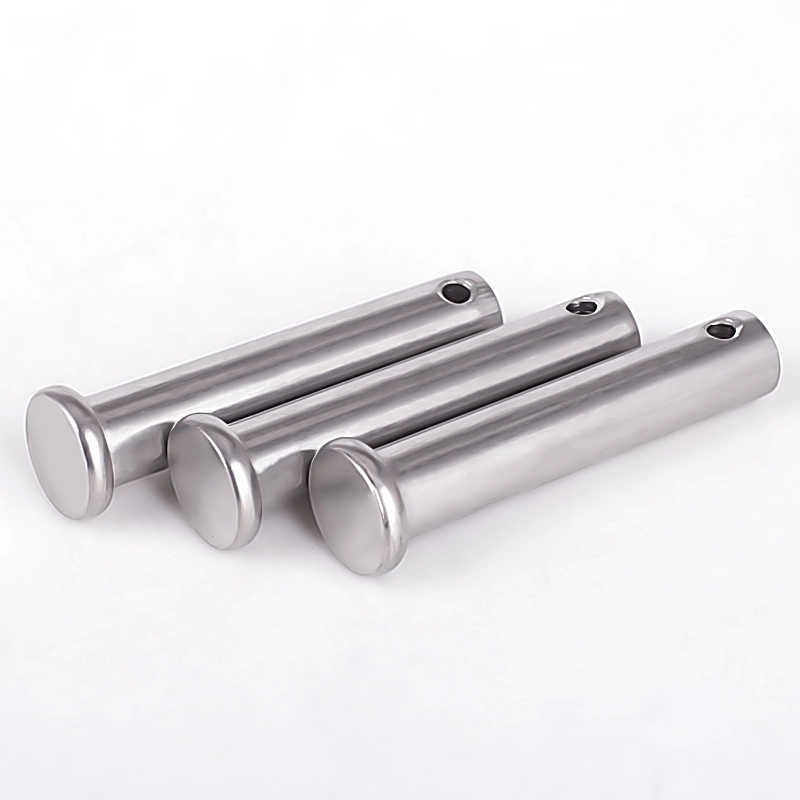

Sworzeń widełkowy do połączenia mechanicznego Jednoczęściowy, precyzyjny proces formowania na zimno i bezkłowego szlifowania, składający się z płaskiej okrągłej główki ograniczającej, gładkiego, litego cylindrycznego korpusu sworznia i zarezerwowanego otworu na kołek tylny. Pogrubiona płaska główka zapewnia stabilne ograniczenie powierzchni, zapobiegając zapadaniu się korpusu sworznia w otwór montażowy i zapewniając stałą płaskość montażu. Zintegrowany, solidny korpus sworznia charakteryzuje się wysoką sztywnością konstrukcyjną i gładkim wykończeniem powierzchni, co zmniejsza opór tarcia podczas obrotu elementu i zapewnia elastyczny i niezakłócony ruch mechaniczny. Precyzyjnie umieszczony otwór tylny ma jednolity otwór i gładką ściankę wewnętrzną, idealnie pasującą do standardowych zawleczek, tworząc kompletny system blokowania bezpieczeństwa. Wykonane z wysokiej jakości stali węglowej, stali stopowej i stali nierdzewnej, wszystkie produkty poddawane są dokładnemu wykończeniu, gratowaniu i standardowej obróbce antykorozyjnej. Ścisła kontrola tolerancji wymiarowej zapewnia dopasowanie bez drgań w standardowych otworach zawiasów, stabilną odporność na ścinanie i długoterminową odporność na zmęczenie podczas ruchu, dostosowując się do częstych ruchomych warunków pracy montażowej.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Sworzeń z łbem płaskim, Sworzeń z łbem płaskim, Sworzeń zawiasu z otworem, Ruchomy łącznik cylindryczny
Standard wykonawczy	DIN11023, norma ISO, norma GB, norma ANSI, niestandardowe rozmiary niestandardowe
Dostępny materiał	Stal węglowa 45 #, stal stopowa 40Cr, stal nierdzewna 304/316
Zakres rozmiarów	Średnica 2 mm-30 mm, długość 6 mm-350 mm pełne standardowe rozmiary, dostosowane położenie i długość otworu na kołek
Typ struktury	Płaska głowica ograniczająca, solidny cylindryczny korpus, konstrukcja zabezpieczająca z otworem na sworzeń ogonowy
Technologia przetwarzania	Precyzyjne kucie na zimno, szlifowanie bezkłowe, precyzyjne wiercenie otworów, hartowanie powierzchniowe i wykańczanie
Odpowiedni przedmiot obrabiany	Zawiasy mechaniczne, wsporniki widełkowe, korbowody, podwozia pojazdów, hydrauliczne przeguby ruchome, części maszyn inżynieryjnych
Obróbka powierzchniowa	Galwanizacja (biały/kolor/czarny), hartowanie oksydowane na czarno, pasywacja, polerowanie stali nierdzewnej
Właściwości mechaniczne	Wysoka odporność na ścinanie, płynny obrót, ograniczenie opadania, bezpieczne zabezpieczenie przed upadkiem, odporność na zmęczenie przy częstym ruchu
Metoda pakowania	Antykorozyjne pudełko wewnętrzne + karton eksportowy, opakowanie odporne na wilgoć i wstrząsy, opakowanie paletowe dla zamówień masowych
Usługa zaopatrzenia	Standardowe zasilanie punktowe, niestandardowe dostosowanie, kompleksowe zasilanie pomocnicze z zawleczkami

Clevis Pin For Mechanical Connection

Średnica nominalna d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max=rozmiar nominalny (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max=rozmiar nominalny (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min=rozmiar nominalny (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	maks	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	maks	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Rozmiar nominalny (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	maks	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Podstawowe zalety i zastosowania przemysłowe

1. Profesjonalna konstrukcja ograniczająca z płaską główką skutecznie zapobiega zapadaniu się i przesuwaniu korpusu sworznia podczas szybkiego obrotu i ruchu posuwisto-zwrotnego, utrzymując stabilną pozycję montażową ruchomych części i unikając drgań mechanicznych i odchyleń połączeń.

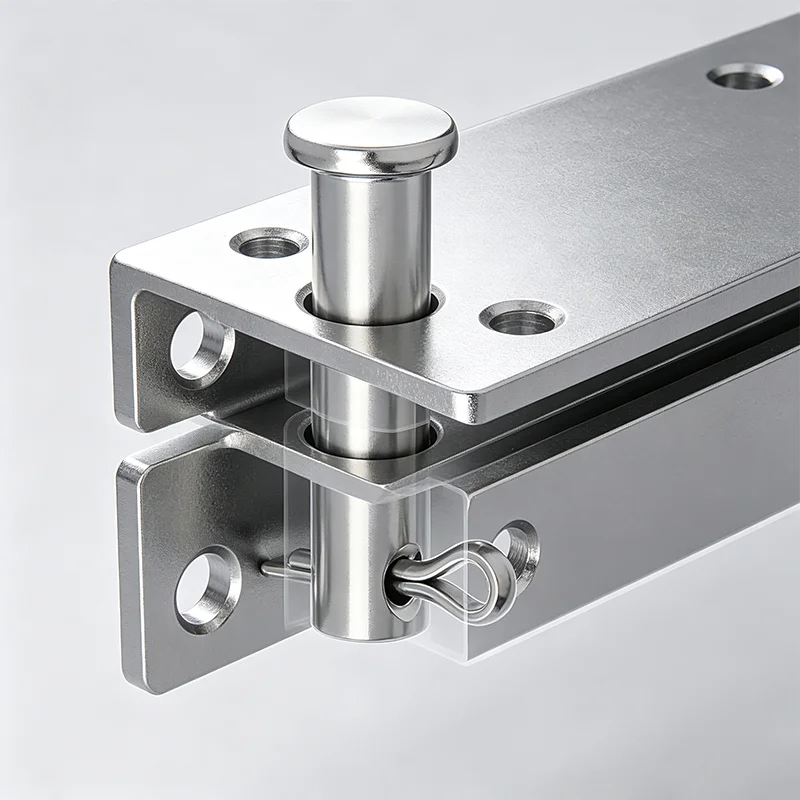

2. Dopasowana konstrukcja blokująca otwór tylny, doskonale kompatybilna ze standardowymi zawleczkami. Połączenie sworznia z zawleczką i zawleczki tworzy podwójną ochronę bezpieczeństwa, całkowicie eliminując ryzyko odpadnięcia korpusu sworznia spowodowane długotrwałymi wibracjami mechanicznymi i obciążeniem udarowym.

3. Ultra-gładki cylindryczny korpus sworznia minimalizuje tarcie montażowe, zapewniając elastyczny i stabilny obrót przegubów zawiasowych i ruchomych części łączących. Ma doskonałą odporność na zmęczenie ruchu, nie jest łatwy do zakleszczenia lub zużycia po długotrwałej, częstej pracy.

4. Wysoka wytrzymałość konstrukcyjna i duża odporność na ścinanie. Solidny, integralny proces formowania umożliwia korpusowi sworznia wytrzymywanie dużych obciążeń poprzecznych i naprężeń, dostosowując się do scenariuszy połączeń ruchomych o dużej wytrzymałości w maszynach inżynieryjnych i wyposażeniu pojazdów.

5. Sworzeń widełkowy do połączeń mechanicznych ma szeroki zakres zastosowań ze zróżnicowanymi opcjami materiałowymi, szeroko stosowanymi w podwoziach samochodów, maszynach rolniczych, sprzęcie hydraulicznym, obiektach kolejowych, sprzęcie automatyki i różnych ruchomych polach połączeń zawiasów mechanicznych.

Clevis Pin For Mechanical Connection

Prawdziwe scenariusze zastosowań na miejscu

Nasze elementy złączne i niestandardowe okucia metalowe są szeroko stosowane w globalnych uniwersalnych scenariuszach przemysłowych, w pełni dostosowując się do złożonych warunków pracy:

1. Montaż przemysłowych urządzeń mechanicznych i stałe połączenie

2. Inżynieria budowlana i mocowanie konstrukcji budowlanych

3. Podnoszenie i mocowanie naciągów w inżynierii portowej, morskiej i przybrzeżnej

4. Instalacja nowych urządzeń energetycznych, automatyki i systemów rurociągów

5. Zewnętrzne środowisko pracy o wysokiej korozji, wilgotne i obciążone dużym obciążeniem

6. Globalna dystrybucja hurtowa i lokalna dystrybucja rynku sprzętu

Gorące Tagi: Sworzeń strzemiączkowy, producent sworznia strzemiączkowego, sworzeń strzemiączkowy do połączenia mechanicznego
