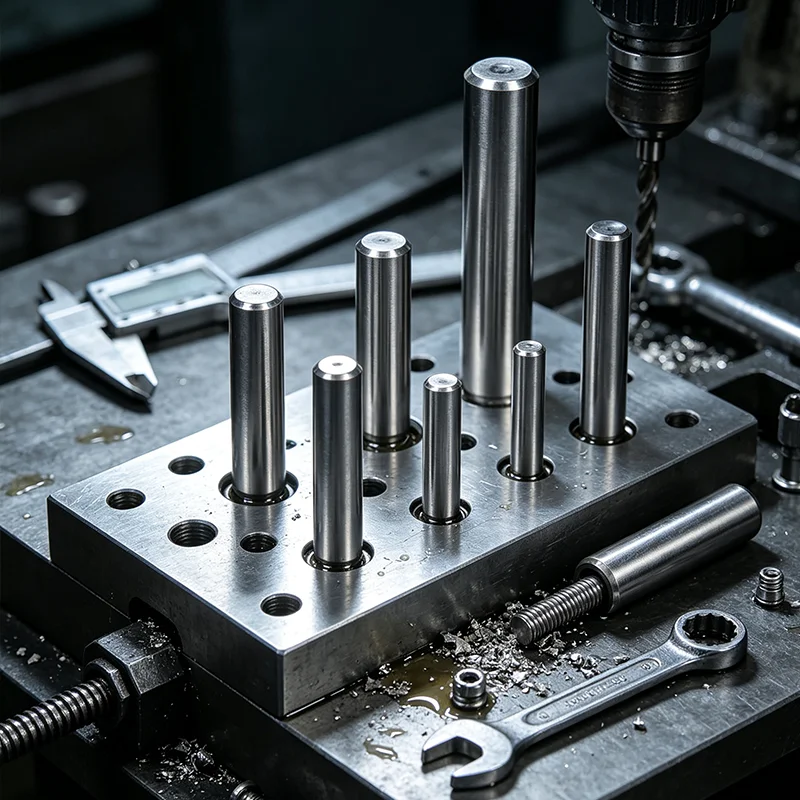

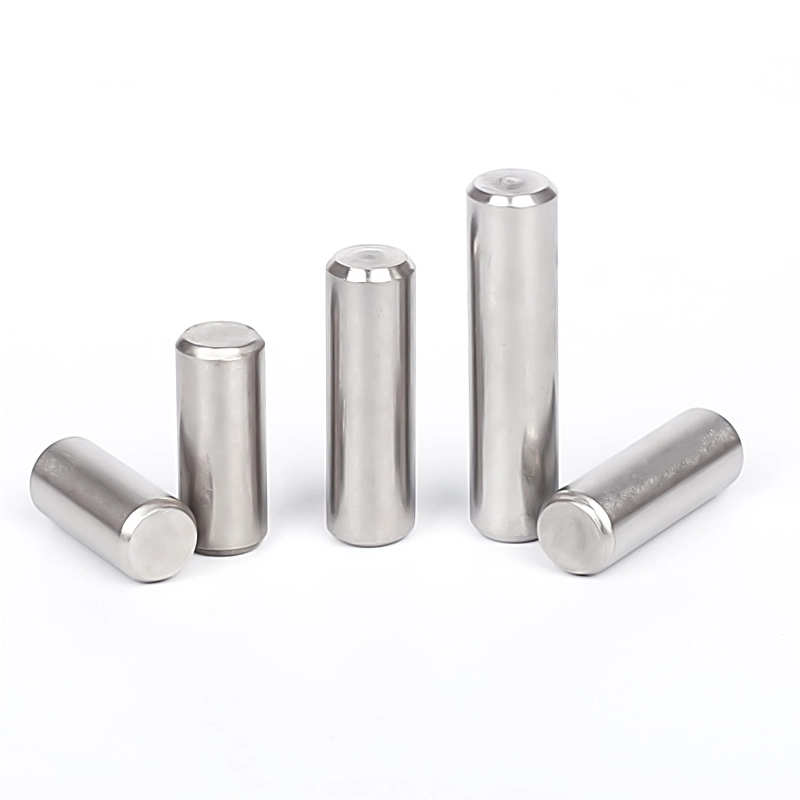

Równoległe kołki do precyzyjnego pozycjonowania

Te równoległe kołki do precyzyjnego pozycjonowania są produkowane przez fabrykę Wanluo. Znane również jako kołki pozycjonujące proste kolumny, są wyspecjalizowanym, precyzyjnym elementem pozycjonującym stosowanym w przemysłowych systemach montażu precyzyjnego. Jego podstawowa funkcja różni się od funkcji dokręcania i blokowania zwykłych śrub i nitów. Służy głównie do precyzyjnego ustawiania komponentów sprzętu, mocowania zapobiegającego odchyleniom i kalibracji współosiowej.

Wyślij zapytanie

Product Description

Dokonano specjalnych optymalizacji problemów, takich jak odchyłki współosiowości, przesunięcia komponentów i niedokładności współosiowości, które często występują podczas montażu mechanicznego, klejenia form i montażu sprzętu automatyki. Fabryka w Wanluo opracowała kołki równoległe do precyzyjnego pozycjonowania, które dzięki precyzyjnej kontroli tolerancji na poziomie mikrometrów zapewniają pozycjonowanie referencyjne z zerowym przemieszczeniem dla różnych precyzyjnych osprzętów, form, komponentów pojazdów i sprzętu automatyki.

Przewaga materialna

Produkt wytwarzany jest przy użyciu zintegrowanego procesu formowania litego, cylindrycznego, jednoczęściowego, w połączeniu z profesjonalną technologią hartowania i odpuszczania. Osiąga zarówno wyjątkowo wysoką twardość strukturalną, jak i odporność na ścinanie, jest w stanie wytrzymać długotrwałe wibracje i boczne siły zewnętrzne ciągnące sprzęt, zachowując stabilną dokładność montażu. Jest to podstawowy, podstawowy komponent wysokiej klasy precyzyjnego montażu mechanicznego.

Cechy produktu

1. Ekskluzywna funkcja czystego pozycjonowania, precyzyjna kalibracja odniesienia zespołu

2. Kontrola tolerancji na poziomie mikrometru, wyjątkowo wysoka ogólna dokładność

3. Ogólne hartowanie i odpuszczanie, zrównoważone i mocne właściwości mechaniczne

4. Silna zdolność przeciwdziałania przemieszczeniu, doskonała stabilność warunków pracy

5. Szeroka wszechstronność, odpowiednia dla wszystkich scenariuszy precyzyjnego montażu

Technologia produkcji

W kołkach równoległych zastosowano jednoczęściowe, precyzyjne szlifowanie bezkłowe i zintegrowany proces obróbki cieplnej. Cały korpus to prosta, cylindryczna konstrukcja o jednakowej grubości ścianek i stałej tolerancji średnicy zewnętrznej, zapewniająca ścisłe dopasowanie z zerowym luzem z otworami na kołki. Obydwa końce są drobno sfazowane i gładko wypolerowane bez zadziorów, co ułatwia szybkie wkładanie i montaż, jednocześnie unikając zarysowania otworów w obrabianym przedmiocie. Produkt poddawany jest całkowitemu hartowaniu próżniowemu i odpuszczaniu w niskiej temperaturze, zapewniając wysoką wytrzymałość rdzenia i bardzo wysoką twardość powierzchni, skutecznie zapobiegając zginaniu, deformacjom i ścieraniu podczas długotrwałego montażu posuwisto-zwrotnego i pracy mechanicznej. Precyzyjna kalibracja wymiarowa zapewnia doskonałą wymienność standardowych pinów. Wykonane z wysokiej jakości stali węglowej, stali stopowej i stali nierdzewnej, wszystkie produkty są zgodne z międzynarodowymi standardami przemysłowymi, charakteryzują się stabilnymi parametrami mechanicznymi i długą żywotnością, odpowiednie do precyzyjnych scenariuszy dopasowania przemysłowego.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Kołki równoległe, proste kołki cylindryczne, kołki ustalające, precyzyjne kołki ustalające
Standard wykonawczy	DIN6325, ISO2338, GB119, standard JIS, niestandardowe niestandardowe rozmiary precyzyjne
Dostępny materiał	45 # stal węglowa, stal stopowa 40Cr, stal nierdzewna 304/316, stal SKD
Zakres rozmiarów	Średnica 1,5 mm-50 mm, długość 5 mm-300 mm, opcjonalne stopnie tolerancji m6/h8/h7
Typ struktury	Solidny prosty cylinder, dwustronne fazowanie, precyzyjna konstrukcja pozycjonująca o wysokiej prostocie
Technologia przetwarzania	Precyzyjne szlifowanie bezkłowe, hartowanie integralne i odpuszczanie, utwardzanie powierzchniowe, polerowanie lustrzane
Obowiązujące scenariusze	Montaż form, pozycjonowanie mechaniczne, mocowanie sprzętu, części samochodowe, precyzyjny montaż automatyki
Obróbka powierzchniowa	Hartowanie czarnym tlenkiem, obróbka olejem antykorozyjnym, naturalne polerowanie stali nierdzewnej
Właściwości mechaniczne	Wysoka twardość, odporność na bardzo zużycie, duża odporność na ścinanie, zerowe odkształcenie, wysoka dokładność pozycjonowania
Metoda pakowania	Antykorozyjne pudełko wewnętrzne + karton eksportowy, opakowanie odporne na wilgoć i wstrząsy na części precyzyjne
Usługa zaopatrzenia	Dostawy punktowe w standardowych rozmiarach, precyzyjne niestandardowe dostosowywanie, kompleksowe dopasowanie elementów złącznych

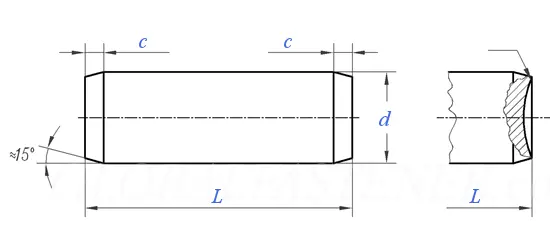

Parallel Pins For Precision Positioning

Średnica nominalna d			Φ0,6	Φ0,8	Φ1	Φ1,2	Φ1,5	Φ2	Φ2,5	Φ3	Φ4	Φ5
d^①	m6	maks	0.608	0.808	1.008	1.208	1.508	2.008	2.508	3.008	4.012	5.012
	m6	min	0.602	0.802	1.002	1.202	1.502	2.002	2.502	3.002	4.004	5.004
	h8	maks	0.6	0.8	1	1.2	1.5	2	2.5	3	4	5
	h8	min	0.586	0.786	0.986	1.186	1.486	1.986	2.486	2.986	3.982	4.982
c	≈		0.12	0.16	0.2	0.25	0.3	0.35	0.4	0.5	0.63	0.8
Masa na 1000 wyrobów stalowych≈kg			-	-	-	-	-	-	-	-	-	-

Średnica nominalna d			Φ6	Φ8	Φ10	Φ12	Φ16	Φ20	Φ25	Φ30	Φ40	Φ50
d^①	m6	maks	6.012	8.015	10.015	12.018	16.018	20.021	25.021	30.021	40.025	50.025
	m6	min	6.004	8.006	10.006	12.007	16.007	20.008	25.008	30.008	40.009	50.009
	h8	maks	6	8	10	12	16	20	25	30	40	50
	h8	min	5.982	7.978	9.978	11.973	15.973	19.967	24.967	29.967	39.961	49.961
c	≈		1.2	1.6	2	2.5	3	3.5	4	5	6.3	8
Masa na 1000 wyrobów stalowych≈kg			-	-	-	-	-	-	-	-	-	-

Podstawowe zalety i zastosowania przemysłowe

1. Precyzyjna kontrola tolerancji na poziomie mikronów z doskonałą prostoliniowością i okrągłością, zapewniająca niezwykle precyzyjny montaż z zerowym luzem. Równoległe kołki do precyzyjnego pozycjonowania skutecznie eliminują drgania komponentów, odchylenia pozycji i błędy współosiowości, znacznie poprawiając dokładność montażu mechanicznego.

2. Zintegrowany proces obróbki cieplnej i hartowania powierzchniowego nadaje korpusowi sworznia bardzo wysoką twardość i odporność na zużycie. Może wytrzymać długotrwały, częsty demontaż, wibracje i boczne siły ścinające bez zginania, deformacji i ścierania, zapewniając długoterminową stabilną dokładność pozycjonowania.

3. Dwustronna, gładka konstrukcja z fazowaniem umożliwia szybkie i pracochłonne wkładanie i instalację, unikając uszkodzenia otworu i zastoju zacisku podczas montażu. Gładka powierzchnia skutecznie zmniejsza tarcie montażowe i poprawia wydajność produkcji i przetwarzania.

4. Doskonała stabilność strukturalna i wymienność. Standardowe kołki równoległe są w pełni kompatybilne z międzynarodowymi standardowymi otworami na kołki, umożliwiając uniwersalną wymianę i montaż wsadowy, redukując koszty konserwacji sprzętu i wymiany części.

5. Wiele opcji materiałów i klas precyzyjnych, szeroko stosowanych w produkcji form, maszynach zautomatyzowanych, przemyśle motoryzacyjnym, sprzęcie lotniczym, precyzyjnych przyrządach elektrycznych i precyzyjnych obszarach montażu mechanicznego.

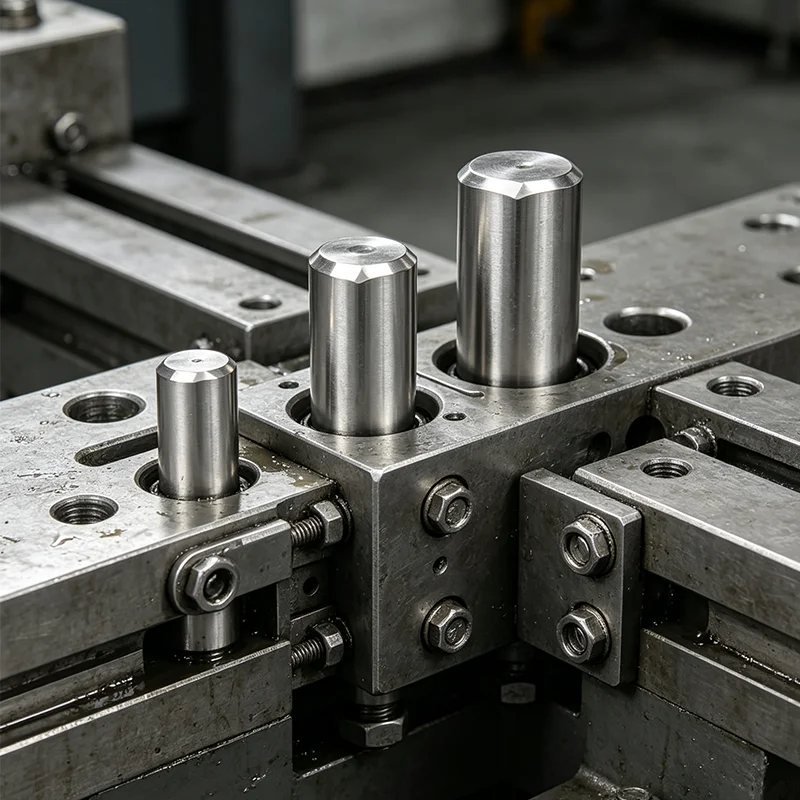

Parallel Pins For Precision Positioning
