Śruba imbusowa DIN 912. Śruba imbusowa

Ta śruba imbusowa DIN 912 z łbem walcowym z gniazdem sześciokątnym, wyprodukowana przez dostawców Wanluo zgodnie z niemieckimi precyzyjnymi normami przemysłowymi, jest wysokiej klasy elementem mocującym. Jest przeznaczony głównie do precyzyjnego montażu mechanicznego, ukrytego blokowania i scenariuszy montażu sprzętu o wysokiej precyzji. W przeciwieństwie do tradycyjnego montażu natynkowego zewnętrznych śrub sześciokątnych, których działanie opiera się na zewnętrznych kluczach, w tej śrubie zastosowano osadzony sześciokątny otwór + osadzoną konstrukcję z cylindrycznym łbem, która może być w pełni umieszczona w otworze przedmiotu obrabianego, uzyskując ukryty i płaski montaż. Skutecznie rozwiązuje problemy branżowe, takie jak wystające kolizje tradycyjnych elementów złącznych, niemożność pracy w wąskich przestrzeniach ze względu na ograniczoną przestrzeń i nieregularne powierzchnie montażowe.

Wyślij zapytanie

Product Description

Kiedy firma Wanluo Factory opracowywała śrubę imbusową DIN 912 z gniazdem sześciokątnym, opierała się na zintegrowanych procesach kucia na zimno i precyzyjnym walcowaniu gwintów. Ogólna konstrukcja charakteryzuje się wysoką precyzją i dużą stabilnością blokowania. W połączeniu z wysokiej jakości stalą nierdzewną może utrzymać precyzyjny stan blokowania przez długi czas nawet w przypadku wibracji i skomplikowanych warunków pracy. Jest to śruba podtrzymująca rdzeń do wysokiej klasy montażu zautomatyzowanego sprzętu, form precyzyjnych oraz instrumentów i urządzeń.

Cechy produktu

1. Wbudowana struktura instalacyjna, brak zakłóceń montażowych

Nasza śruba imbusowa DIN 912 z łbem sześciokątnym ma konstrukcję z łbem cylindrycznym. Po zablokowaniu nie są odsłonięte żadne elementy, które nie będą utrudniać ruchu otaczających akcesoriów lub montażu i dopasowania sprzętu. Doskonale pasuje do precyzyjnych konstrukcji wymagających płaskich powierzchni, szczelnego montażu i pasowania ślizgowego, znacznie poprawiając ogólną integralność montażu sprzętu.

2. Wewnętrzna sześciokątna konstrukcja napędu, duże możliwości adaptacji w wąskich przestrzeniach

Posiada wbudowany standardowy sześciokątny otwór napędowy i można go uzupełnić o wewnętrzny klucz sześciokątny bez pozostawiania zewnętrznej przestrzeni obrotowej klucza. W szczególności rozwiązuje problemy konstrukcyjne w zwartych konstrukcjach, gęstych punktach instalacji i wąskich wnękach. Możliwość dostosowania montażu jest znacznie lepsza niż w przypadku konwencjonalnych zewnętrznych śrub sześciokątnych.

3. Precyzyjny proces formowania, precyzyjne połączenie bez poślizgu

Powstaje w jednoczęściowym procesie kucia na zimno w połączeniu z wysoce precyzyjnym walcowaniem gwintów. Kształt zęba jest pełny i jednolity, z zachowaniem rygorystycznych norm tolerancji. Otwór wewnętrzny ma wysoką koncentryczność i gładką ścianę wewnętrzną. Proces demontażu jest ściśle dopasowany, a blokowanie wysokim momentem obrotowym nie jest podatne na pękanie, poślizg lub zerwanie gwintu. Obsługuje wielokrotny demontaż debugowania, a dokładność nie zmniejsza się przez długi czas.

4. Stabilne działanie materiału, trwałe i odporne na korozję

Selekcjonuje surowce ze stali nierdzewnej o wysokiej czystości, nadając produktowi doskonałą wytrzymałość na rozciąganie i odporność na zmęczenie. Może wytrzymać częste wibracje i mechaniczne warunki pracy sprzętu, a także ma doskonałą odporność na rdzę i korozję. Nie boi się wilgotnej i lekkiej korozji w złożonych środowiskach. Trwałość uległa znacznej poprawie.

5. Konstrukcja dopasowana do powierzchni podstawy, jednolita siła blokująca

Spód śruby jest płaski, a łeb gładko zaokrąglony. Charakteryzuje się wyjątkowo wysokim dopasowaniem do nieprzelotowego otworu przedmiotu obrabianego, a siła blokująca jest jednakowa i nie powoduje nierównego obciążenia. Nie powoduje lokalnych odkształceń ściskających, problemów z fałszywym blokowaniem lub poluzowaniem, zapewniając stałą siłę blokowania w każdym punkcie montażu.

Scenariusz zastosowania

1. Zespół precyzyjnego oprzyrządowania formy

2. Zautomatyzowany montaż urządzeń mechanicznych

3. Przyrządy precyzyjne i sprzęt elektryczny

4. Wysokiej klasy modyfikacja i konserwacja konstrukcji mechanicznej

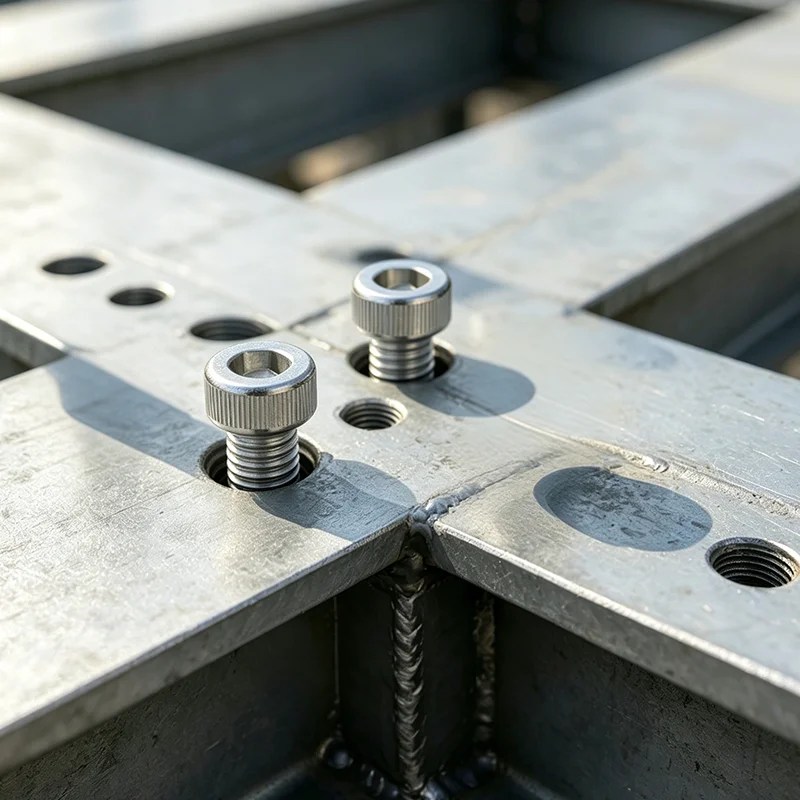

Hex Socket Cap Screw Din 912 Allen Bolt

Zalety strukturalne i wydajność procesu

Śruby imbusowe DIN 912 wykorzystują jednoczęściowy proces formowania na zimno i precyzyjnego walcowania gwintów, z pełnym i jednolitym profilem gwintu oraz dokładną kontrolą tolerancji. Standardowy wewnętrzny sześciokątny rowek jest głęboko obrobiony z gładką ścianą wewnętrzną i dużą koncentrycznością, zapewniając ścisłe dopasowanie z kluczami imbusowymi bez poślizgu lub łamania zębów podczas montażu. Zaokrąglone dno główki i płaska powierzchnia nośna można ściśle przymocować do zagłębionego otworu w przedmiocie obrabianym, co pozwala na ukryty montaż bez wystających występów. Surowce ze stali nierdzewnej o wysokiej czystości zapewniają śrubom doskonałą wytrzymałość na rozciąganie, odporność na zmęczenie i odporność na korozję, utrzymując długotrwałą, stabilną dokładność mocowania w częstych wibracjach i trudnych warunkach pracy oraz skutecznie poprawiając integralność i estetykę montażu sprzętu.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Śruba z łbem sześciokątnym ze stali nierdzewnej, śruba imbusowa DIN 912
Standard wykonawczy	DIN 912, ISO 4762, norma GB, niestandardowa niestandardowa długość i rozmiar
Dostępny materiał	Stal nierdzewna 304, 316, 316L; 2205/2507 Stal dupleksowa Możliwość dostosowania
Zakres rozmiarów	Pełne specyfikacje metryczne M2-M48, niestandardowy korpus śruby o bardzo krótkiej/bardzo długiej długości
Typ napędu	Precyzyjny wewnętrzny napęd z gniazdem sześciokątnym, pasujący do standardowego klucza imbusowego
Obróbka powierzchniowa	Trawienie i pasywacja, gwint bez zadziorów, gładka powierzchnia antykorozyjna
Właściwości mechaniczne	Wysoka wytrzymałość na rozciąganie, duża stabilność blokowania, zapobieganie zmęczeniu i zapobieganie poluzowaniu
Metoda pakowania	Niezależne opakowanie odporne na wilgoć + karton eksportowy, opakowanie paletowe dla zamówień masowych
Usługa zaopatrzenia	Dostawy zbiorcze na miejscu, niestandardowe dostosowywanie, kompleksowe zaopatrzenie w mieszane elementy złączne

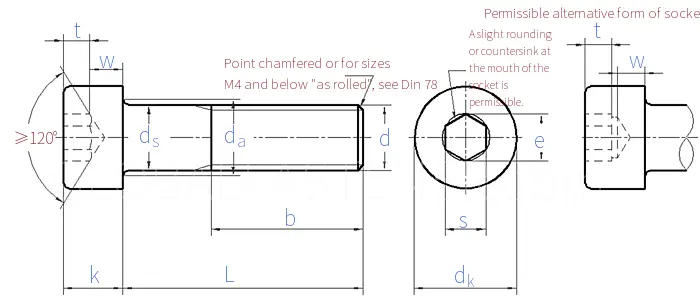

Hex Socket Cap Screw Din 912 Allen Bolt

Rozmiar gwintu d			M1.4	M1.6	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20
P	Poziom	Gruba nić	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
		Drobny skok gwintu-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
		Drobny skok gwintu-2	-	-	-	-	-	-	-	-	1	1.5	-	-	-	2	2
d_k	zwykła głowa	maks	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
	radełkowane głowy	maks	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
	min		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
d_a	maks		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
d_s	maks		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
d_s	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
e	min		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
k	maks		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
k	min		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
s	Rozmiar nominalny		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
	min		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
	maks		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
t	min		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
w	min		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6

Rozmiar gwintu d			(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
P	Poziom	Gruba nić	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
		Drobny skok gwintu-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
		Drobny skok gwintu-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
d_k	zwykła głowa	maks	33	36	40	45	50	54	63	72	84	96	108	120	135	150
	radełkowane głowy	maks	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
	min		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
d_a	maks		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
d_s	maks		22	24	27	30	33	36	42	48	56	64	72	80	90	100
d_s	min		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
e	min		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
k	maks		22	24	27	30	33	36	42	48	56	64	72	80	90	100
k	min		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
s	Rozmiar nominalny		17	19	19	22	24	27	32	36	41	46	55	65	75	85
	min		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
	maks		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
t	min		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
w	min		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
