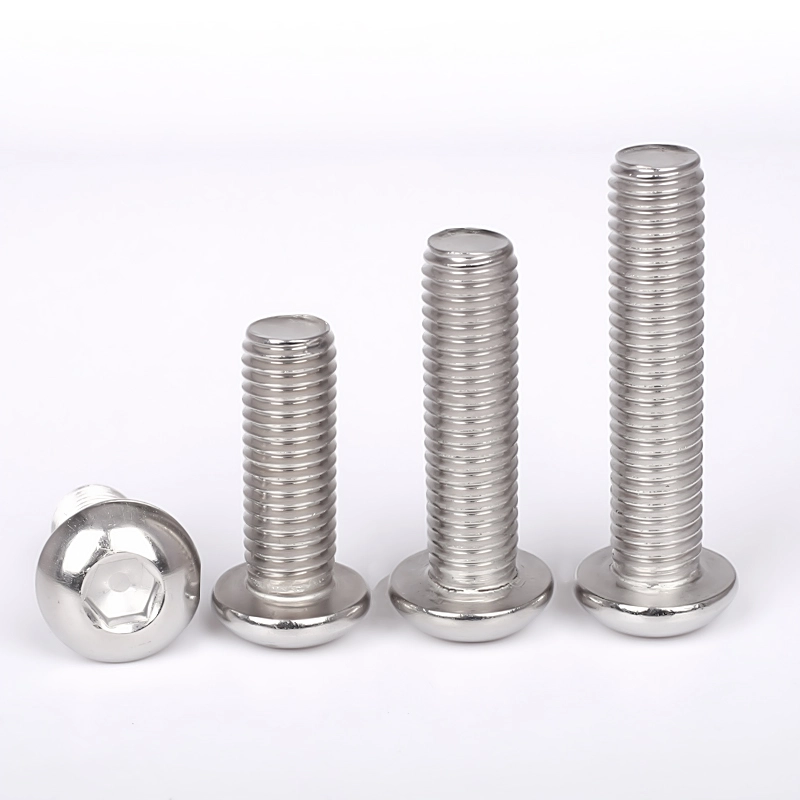

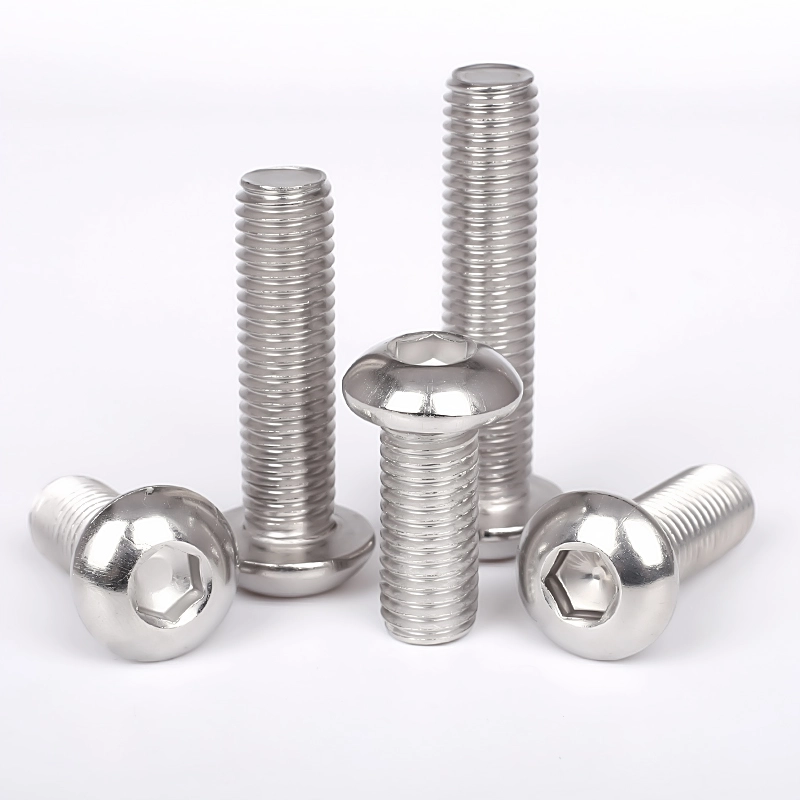

Śruba z łbem sześciokątnym ISO 7380

Śruby z łbem sześciokątnym ISO 7380 firmy Wanluo firmy Wanluo są produkowane w pełnej zgodności z międzynarodowymi normami dokładności ISO, przeznaczonymi do montażu powierzchniowego, mocowania odpornego na zarysowania i estetycznego. W odróżnieniu od śrub z łbem walcowym DIN 912 z ostrymi pionowymi krawędziami, seria ISO 7380 charakteryzuje się gładkim, zaokrąglonym profilem z łbem kulistym, bez ostrych narożników.

Wyślij zapytanie

Product Description

Ta unikalna zakrzywiona struktura powierzchni eliminuje wystające twarde krawędzie i ryzyko zarysowania, zachowując jednocześnie zalety wewnętrznego napędu sześciokątnego, umożliwiającego pracę w wąskich przestrzeniach bez użycia narzędzi. Doskonale równoważy bezpieczny kontakt, schludny wygląd i stabilną skuteczność blokowania, stając się preferowanym elementem złącznym do odsłoniętych powierzchni sprzętu, produktów konsumenckich i estetycznych montażu mechanicznego.

Projektowanie konstrukcji nośnych i technologia produkcji formowania metalu

Śruba z łbem sześciokątnym Wanluo ISO 7380 wykorzystuje zintegrowane, precyzyjne kucie na zimno i walcowanie gwintów wtórnych. Okrągła główka jest gładko wypolerowana z jednolitym radianem i bez zadziorów, co zapewnia równą i elegancką powierzchnię po instalacji. Pogłębione, standardowe wewnętrzne gniazdo sześciokątne zapewnia precyzyjne dopasowanie narzędzia, skutecznie zapobiegając ślizganiu się narzędzia i zapadaniu się gniazda podczas dokręcania z dużym momentem obrotowym. Kompletny i gęsty profil gwintu zapewnia dokładną tolerancję i płynne wkręcanie, zapewniając stałe napięcie wstępne blokowania. Wykonany z wysokiej jakości surowców ze stali nierdzewnej, korpus śruby charakteryzuje się doskonałą wytrzymałością na rozciąganie, wytrzymałością strukturalną i odpornością na korozję, dostosowując się do wielokrotnego demontażu, codziennego tarcia i długotrwałego użytkowania w środowisku zewnętrznym bez deformacji i rdzy.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Śruba z łbem sześciokątnym ISO 7380, śruba imbusowa z łbem okrągłym
Standard wykonawczy	ISO 7380, norma GB, niestandardowe niestandardowe rozmiary i skok gwintu
Dostępny materiał	Stal nierdzewna 304, 316, 316L; 2205/2507 Stal dupleksowa Opcjonalnie
Zakres rozmiarów	Pełne standardowe rozmiary metryczne M2-M16, dostępne niestandardowe krótkie/długie długości
Typ głowy	Gładka zaokrąglona główka guzika, w kształcie łuku, bez ostrych narożników
Typ napędu	Standardowe wewnętrzne gniazdo sześciokątne, kompatybilne z uniwersalnymi kluczami imbusowymi
Obróbka powierzchniowa	Trawienie i pasywacja, lustrzanie gładkie wykończenie, bez zadziorów i antykorozyjne
Właściwości mechaniczne	Wysoka wytrzymałość na rozciąganie, wytrzymała konstrukcja, odporność na tarcie i zapobieganie poluzowaniu
Metoda pakowania	Pyłoszczelna torba wewnętrzna + karton eksportowy, opakowanie paletowe do wysyłki zbiorczej
Usługa zaopatrzenia	Inwentaryzacja punktowa, niestandardowe dostosowanie, kompleksowe dostawy mieszanych elementów złącznych

Rozmiar gwintu d		M3	M4	M5	M6	M8	M10	M12	M16
P	Poziom	0.5	0.7	0.8	1	1.25	1.5	1.75	2
a	maks	1	1.4	1.6	2	2.5	3	3.5	4
a	min	0.5	0.7	0.8	1	1.25	1.5	1.75	2
d_a	maks	3.6	4.7	5.7	6.8	9.2	11.2	14.2	18.2
d_k	maks	5.7	7.60	9.50	10.50	14.00	17.50	21.00	28.00
d_k	min	5.4	7.24	9.14	10.07	13.57	17.07	20.48	27.48
e^①	min	2.303	2.873	3.443	4.583	5.723	6.863	9.149	11.429
k	maks	1.65	2.20	2.75	3.3	4.4	5.5	6.60	8.80
k	min	1.40	1.95	2.50	3.0	4.1	5.2	6.24	8.44
r	min	0.1	0.2	0.2	0.25	0.4	0.4	0.6	0.6
s^③	Rozmiar nominalny	2	2.5	3	4	5	6	8	10
	maks	2.080	2.58	3.080	4.095	5.140	6.140	8.175	10.175
	min	2.020	2.52	3.020	4.020	5.020	6.020	8.025	10.025
t	min	1.04	1.3	1.56	2.08	2.6	3.12	4.16	5.2
w	min	0.2	0.3	0.35	0.74	1.05	1.45	1.63	2.25
Minimalne obciążenie rozciągające (N)^②	8.8	3220	5620	9080	12900	23400	37100	53900	100000
	10.9	4180	7300	11800	16700	30500	48200	70200	130000
	12.9	4910	8506	13800	19600	35700	56600	82400	154000

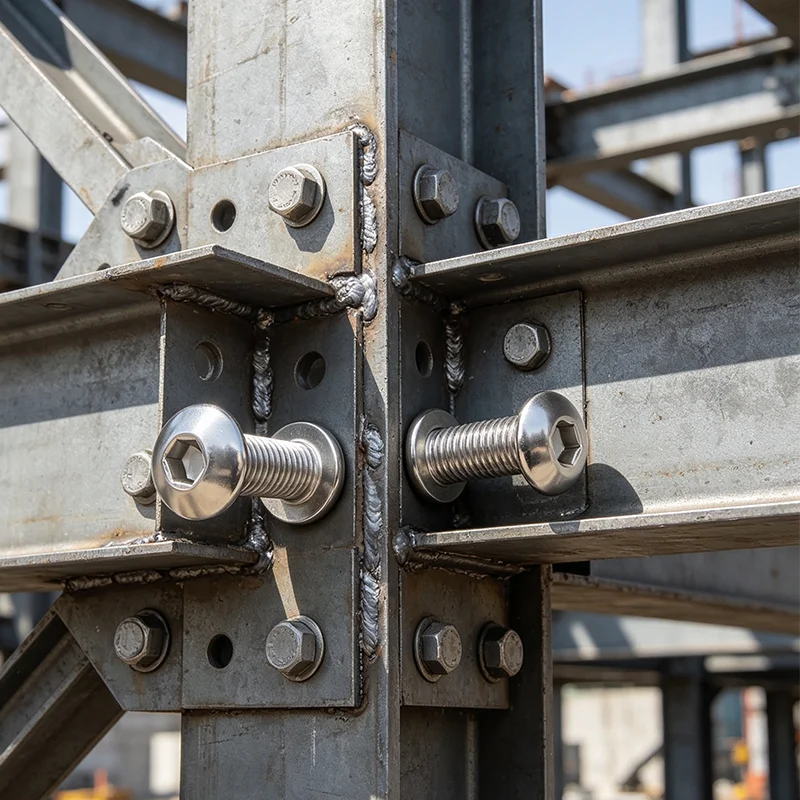

Niezawodność produktu Zalety i zastosowanie do instalacji w terenie

1. Zaokrąglona konstrukcja główki przycisku eliminuje ostre krawędzie, skutecznie zapobiegając zadrapaniom i ścieraniu powierzchni podczas obsługi sprzętu i kontaktu ręcznego, idealnie nadaje się do odsłoniętych pozycji montażowych.

2. Niskoprofilowa łeb łukowy zajmuje mniej przestrzeni zewnętrznej niż standardowe śruby z łbem stożkowym, zapewniając gładką i schludną powierzchnię sprzętu bez blokowania ruchomych części, poprawiając ogólną estetykę produktu i usprawniając jego konstrukcję.

3. Przyjmuje dojrzałą technologię kucia na zimno i walcowania gwintów o dużej gęstości strukturalnej. Wewnętrzne gniazdo sześciokątne nie jest łatwe do poślizgu pod wpływem momentu obrotowego, utrzymując stabilne działanie mocowania po długotrwałych wibracjach i wielokrotnym demontażu.

4. Wysokiej jakości stal nierdzewna zapewnia doskonałą odporność na rdzę i mgłę solną, nadaje się do sprzętu elektronicznego, urządzeń codziennego użytku, obiektów zewnętrznych i lekko korozyjnych środowisk morskich.

5. Bardzo wszechstronny standardowy rozmiar gwintu, idealnie dopasowany do naszej pełnej gamy nakrętek, podkładek i prętów gwintowanych, zapewniający kompleksowe wsparcie zaopatrzenia dla przemysłowych linii montażowych.

Często zadawane pytania

P1: Jaka jest różnica między śrubami z gniazdem ISO 7380 i DIN 912?

A1: DIN 912 to prosta główka kielichowa z pionowymi krawędziami, używana głównie do montażu pleśniowego i ukrytego. ISO 7380 to zaokrąglona główka przycisku bez ostrych narożników, bardziej odpowiednia do odsłoniętych powierzchni wymagających bezpieczeństwa i wyglądu, z lepszą odpornością na zadrapania.

P2: Czy śruby z łbem kulistym mają mniejszą wytrzymałość niż śruby z łbem kulistym?

A2: Nie. W obu przypadkach zastosowano identyczny proces kucia na zimno i materiał ze stali nierdzewnej. Różnica polega jedynie na kształcie głowy. Wytrzymałość na rozciąganie i stabilność blokowania w pełni spełniają standardowe wymagania dotyczące mocowania przemysłowego.

P3: Czy do montażu dekoracji powierzchni można używać śrub ISO 7380?

A3: Absolutnie. Gładka głowica łukowa i jednolita metaliczna tekstura zapewniają schludny i delikatny efekt instalacji, szeroko stosowany do wyglądu części produktów elektronicznych, sprzętu fitness i inteligentnych urządzeń.

P4: Czy zapewniacie śruby z drobnym gwintem i wyjątkowo długie, niestandardowe śruby z łbem kulistym?

A4: Tak. Obsługujemy niestandardową wysokość łba, długość śruby, skok gwintu i specjalną obróbkę powierzchni, aby sprostać niestandardowym sprzętom i spersonalizowanym potrzebom montażowym.

P5: Jakie są główne scenariusze zastosowań śrub ISO 7380?

A5: Są szeroko stosowane w sprzęcie elektronicznym, sprzęcie AGD, obudowach automatyki, sprzęcie fitness, urządzeniach medycznych i wszystkich odsłoniętych pozycjach wymagających bezpiecznego i pięknego mocowania.
