Zewnętrzny pierścień zabezpieczający ze stali nierdzewnej DIN 471

Fabryczny, wysokiej jakości zewnętrzny pierścień zabezpieczający Wanluo ze stali nierdzewnej DIN 471 jest produkowany ściśle zgodnie z niemieckimi normami przemysłowymi DIN, należącymi do precyzyjnych elastycznych elementów mocujących specjalnie zaprojektowanych do mocowania wału.

Wyślij zapytanie

Product Description

W przeciwieństwie do podkładek stosowanych do łożyskowania dociskowego i zapobiegających poluzowaniu, zewnętrzny pierścień zabezpieczający ze stali nierdzewnej DIN 471 ma otwartą elastyczną strukturę pierścienia, nakładaną wyłącznie na zewnętrzny okrągły rowek wałów obrotowych i nieruchomych. Dzięki precyzyjnemu elastycznemu skurczowi i właściwościom resetowania można go szybko zainstalować w rowku wału, aby zrealizować ograniczenie osiowe, skutecznie zapobiegając przesuwaniu się i odpadaniu osiowym łożysk, kół zębatych, tulei i innych części wału podczas pracy mechanicznej. Jest to niezbędny standardowy element mocujący do montażu przekładni mechanicznej, charakteryzujący się łatwą instalacją, wysoką dokładnością mocowania i długotrwałym, stabilnym efektem ograniczającym.

Podstawowy projekt komponentów i znormalizowana technika przetwarzania

Zewnętrzne pierścienie zabezpieczające wału DIN 471 wykorzystują wysokiej jakości surowce ze stali sprężynowej i stali nierdzewnej, przetwarzane przez zintegrowane precyzyjne tłoczenie, integralną obróbkę cieplną hartowaną i odpuszczającą oraz wykańczanie krawędzi. Standardowa otwarta szczelina i zarezerwowane otwory montażowe idealnie pasują do profesjonalnych szczypiec do pierścieni zabezpieczających, umożliwiając szybki montaż i demontaż. Średnica wewnętrzna i radian są precyzyjnie skalibrowane, aby zapewnić ścisłe pasowanie zaciskowe ze standardowymi rowkami wału, bez luźnego zaciskania lub nadmiernych odchyleń dokręcania. Ogólny korpus pierścienia ma jednakową grubość i doskonałą wytrzymałość sprężystą, ze stabilnym skurczem i możliwością resetowania, nie jest łatwo wytworzyć zmęczenie sprężyste, trwałe odkształcenie lub pęknięcie po wielokrotnym demontażu i długotrwałej pracy wibracyjnej. Gładka, pozbawiona zadziorów krawędź zewnętrzna zapobiega zarysowaniu pasujących części, a ogólna wytrzymałość konstrukcyjna spełnia wymagania przemysłowe dotyczące dużych obciążeń.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Zewnętrzny pierścień zabezpieczający DIN 471, pierścień ustalający wału, zewnętrzny pierścień osadczy
Standard wykonawczy	DIN 471, norma ISO, norma GB, niestandardowe rozmiary niestandardowe
Dostępny materiał	Stal nierdzewna 304, 316L, wysokiej jakości stal sprężynowa, ocynkowana stal węglowa
Zakres rozmiarów	Średnica wału φ3mm-φ100mm, pełne standardowe rozmiary, niestandardowy specjalny otwór i grubość
Typ struktury	Zewnętrzny otwarty pierścień elastyczny, konstrukcja z podwójnym otworem montażowym, rodzaj mocowania w rowku wału
Technologia przetwarzania	Precyzyjne tłoczenie, hartowanie cieplne, gratowanie krawędzi, kalibracja elastyczna
Obowiązujący obiekt	Standardowe wały obrotowe, wały przekładniowe, wały łożyskowe i części wałów cylindrycznych
Obróbka powierzchniowa	Trawienie i pasywacja / Ocynkowanie / Czarny tlenek, antykorozyjne i antykorozyjne
Właściwości mechaniczne	Silna, elastyczna wytrzymałość, odporność na zmęczenie, ograniczenie upadku, stabilna siła mocowania
Metoda pakowania	Odporna na wilgoć torba wewnętrzna + karton eksportowy, opakowanie paletowe dla zamówień masowych
Usługa zaopatrzenia	Dostawy zbiorcze na miejscu, niestandardowe dostosowywanie, kompleksowe zaopatrzenie w mieszane elementy złączne

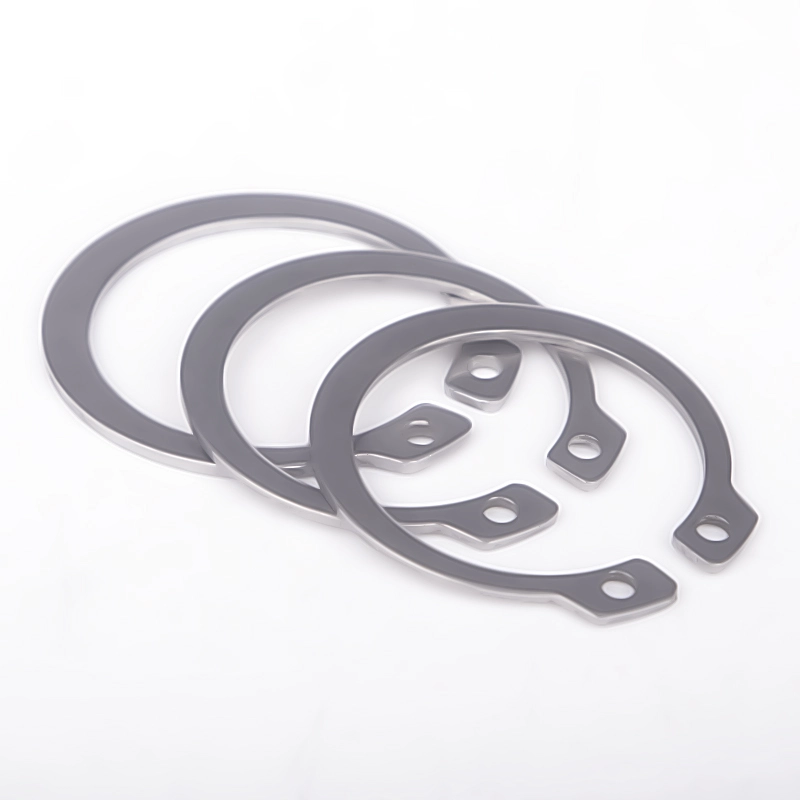

Stainless Steel Din 471 External Circlip

Średnica nominalna d		3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
s	maks	0.4	0.4	0.6	0.7	0.8	0.8	1	1	1	1	1	1	1	1	1
s	min	0.35	0.35	0.55	0.65	0.75	0.75	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94	0.94
d₃	maks	2.74	3.74	4.74	5.64	6.56	7.46	8.46	9.4	10.3	11.1	12	13	13.9	14.8	15.8
d₃	min	2.55	3.55	4.55	5.45	6.32	7.22	8.22	8.94	9.84	10.64	11.54	12.54	13.44	14.34	15.34
d₅	min	1	1	1	1.2	1.2	1.2	1.2	1.5	1.5	1.7	1.7	1.7	1.7	1.7	1.7
a	maks	1.9	2.2	2.5	2.7	3.1	3.2	3.3	3.3	3.3	3.3	3.4	3.5	3.6	3.7	3.8
n	≈	0.8	0.9	1.1	1.3	1.4	1.5	1.7	1.8	1.8	1.8	2	2.1	2.2	2.2	2.3
na 1000 jednostek ≈ kg		0.017	0.022	0.066	0.084	0.121	0.158	0.300	0.340	0.410	0.500	0.530	0.640	0.670	0.700	0.820

Średnica nominalna d		18	19	20	21	22	24	25	26	28	29	30	32	34	35	36
s	maks	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.5	1.5	1.5	1.5	1.5	1.5	1.75
s	min	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.14	1.44	1.44	1.44	1.44	1.44	1.44	1.69
d₃	maks	16.6	17.6	18.63	19.63	20.63	22.41	23.41	24.41	26.11	27.11	28.11	29.81	31.75	32.45	33.45
d₃	min	16.14	17.14	18.08	19.08	20.08	21.78	22.78	23.78	25.48	26.48	27.48	29.18	31	31.7	32.7
d₅	min	2	2	2	2	2	2	2	2	2	2	2	2	2.5	2.5	2.5
a	maks	3.9	3.9	4	4.1	4.2	4.4	4.4	4.5	4.7	4.8	5	5.2	5.4	5.6	5.6
n	≈	2.4	2.5	2.6	2.7	2.8	3	3	3.1	3.2	3.4	3.5	3.6	3.8	3.9	4
na 1000 jednostek ≈ kg		1.11	1.22	1.30	1.42	1.50	1.77	1.90	1.96	2.92	3.2	3.31	3.54	3.8	4.00	5.00

Średnica nominalna d		38	40	42	45	48	50	52	55	56	58	60	62	63	65	68
s	maks	1.75	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2	2	2.5	2.5
s	min	1.69	1.69	1.69	1.69	1.69	1.93	1.93	1.93	1.93	1.93	1.93	1.93	1.93	2.43	2.43
d₃	maks	35.45	36.89	38.89	41.89	44.89	46.19	48.19	51.26	52.26	54.26	56.26	58.26	59.26	61.26	63.96
d₃	min	34.7	35.6	37.6	40.6	43.6	44.9	46.9	49.7	50.7	52.7	54.7	56.7	57.7	59.7	62.4
d₅	min	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	3	3
a	maks	5.8	6	6.5	6.7	6.9	6.9	7	7.2	7.3	7.3	7.4	7.5	7.6	7.8	8
n	≈	4.2	4.4	4.5	4.7	5	5.1	5.2	5.4	5.5	5.6	5.8	6	6.2	6.3	6.5
na 1000 jednostek ≈ kg		5.62	6.03	6.50	7.50	7.90	10.2	11.1	11.4	11.8	12.6	12.9	14.3	15.9	18.2	21.8

Średnica nominalna d		70	72	75	78	80	82	85	88	90	95	100	105	110	115	120
s	maks	2.5	2.5	2.5	2.5	2.5	2.5	3	3	3	3	3	4	4	4	4
s	min	2.43	2.43	2.43	2.43	2.43	2.43	2.92	2.92	2.92	2.92	2.92	3.9	3.9	3.9	3.9
d₃	maks	65.96	67.96	70.96	73.96	74.96	76.96	79.96	83.04	85.04	90.04	95.04	98.54	103.54	108.54	113.54
d₃	min	64.4	66.4	69.4	72.4	73.4	75.4	78.4	81.2	83.2	88.2	93.2	96.7	101.7	106.7	111.7
d₅	min	3	3	3	3	3	3	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
a	maks	8.1	8.2	8.4	8.6	8.6	8.7	8.7	8.8	8.8	9.4	9.6	9.9	10.1	10.6	11
n	≈	6.6	6.8	7	7.3	7.4	7.6	7.8	8	8.2	8.6	9	9.3	9.6	9.8	10.2
na 1000 jednostek ≈ kg		22.0	22.5	24.6	26.2	27.3	31.2	36.4	41.2	44.5	49	53.7	80	82	84	86

Wyjątkowe zalety produktu i uniwersalne dostosowanie do warunków pracy

1. Profesjonalna konstrukcja zewnętrznego mocowania wału doskonale pasuje do standardowych rowków wału, zapewniając jednolitą i stabilną elastyczną siłę mocowania, skutecznie ograniczając przemieszczenie osiowe części wału i rozwiązując problem wypadania podzespołów spowodowanych wibracjami i obrotami sprzętu.

2. Wysoce precyzyjny, integralny proces obróbki cieplnej zapewnia pierścieniowi zabezpieczającemu doskonały powrót sprężysty i działanie przeciwzmęczeniowe. Zachowuje stabilną elastyczność po wielokrotnym rozszerzaniu i kurczeniu, bez relaksacji i uszkodzeń podczas długotrwałej pracy z dużą prędkością.

3. Zarezerwowane podwójne otwory montażowe współpracują ze specjalnymi szczypcami do pierścieni zabezpieczających, zapewniając szybki montaż i demontaż, znacznie poprawiając konserwację sprzętu i efektywność wymiany komponentów, odpowiednie do seryjnego montażu przemysłowego.

4. Gładkie wykończenie bez zadziorów chroni wały i pasujące części przed zarysowaniem i ścieraniem podczas montażu i eksploatacji, zapewniając precyzję montażu i żywotność elementów przekładni.

5. Wiele opcji obróbki materiałów i powierzchni dostosowuje się do różnych środowisk pracy, szeroko stosowanych w sprzęcie mechanicznym, częściach samochodowych, urządzeniach elektrycznych, komponentach hydrauliczno-pneumatycznych i systemach zautomatyzowanych skrzyń biegów.

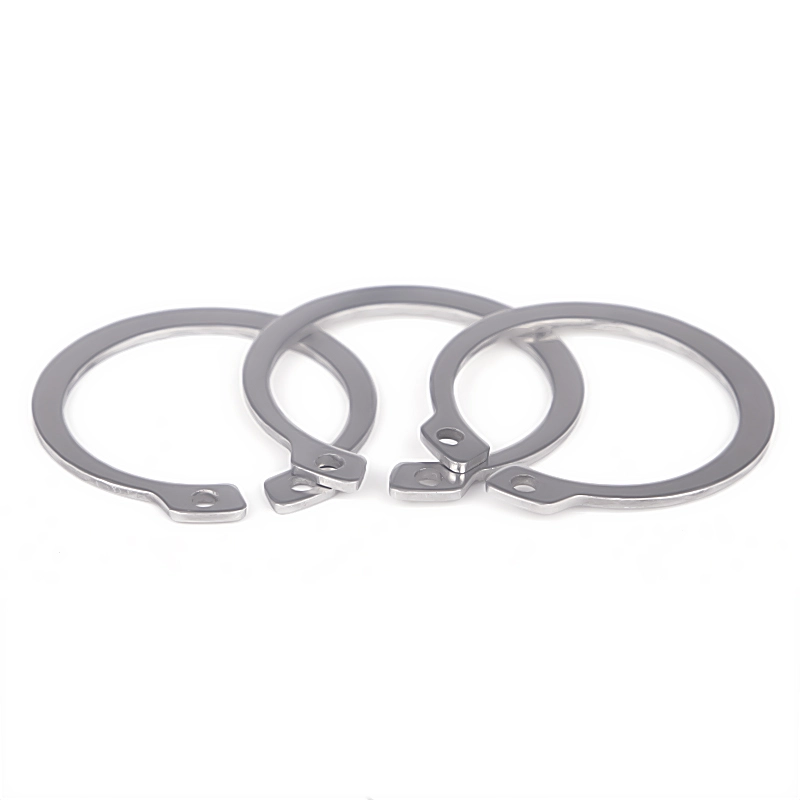

Stainless Steel Din 471 External Circlip

Często zadawane pytania

P1: Do czego służy zewnętrzny pierścień zabezpieczający ze stali nierdzewnej DIN 471?

A1: DIN 471 to zewnętrzny pierścień zabezpieczający do wałów, instalowany głównie na zewnętrznym rowku wałów mechanicznych w celu mocowania łożysk, kół zębatych, tulei wałów i innych części, zapobiegając osiowemu przesuwaniu się i wypadaniu, realizując precyzyjne ograniczenie obracających się elementów wału.

P2: Jaka jest różnica pomiędzy pierścieniami zabezpieczającymi DIN 471 (wał) i DIN 472 (otwór)?

A2: DIN 471 to zewnętrzny pierścień zabezpieczający do montażu wału, zaciskający zewnętrzny okrąg wału; DIN 472 to wewnętrzny pierścień zabezpieczający do montażu w otworze, zaciskający wewnętrzną ściankę otworu. Te dwie struktury są przeciwne i nie można ich stosować zamiennie.

P3: Czy pierścień zabezpieczający straci elastyczność po długotrwałym użytkowaniu?

A3: Nasze pierścienie zabezpieczające DIN 471 poddawane są ścisłej obróbce hartowniczej i odpuszczającej, charakteryzującej się stabilną elastycznością i dużą odpornością na zmęczenie. W standardowych warunkach pracy nie będzie luźny ani nieprawidłowy, zapewniając długoterminową stabilność graniczną.

P4: Czy instalacja wymaga profesjonalnych narzędzi?

A4: Tak. Do montażu dylatacyjnego zaleca się użycie pasujących szczypiec do pierścieni zabezpieczających, aby uniknąć sztucznych odkształceń i pęknięć, zapewniając szczelne dopasowanie i stabilny efekt ograniczający po montażu.

P5: Czy możesz dostosować niestandardowe pierścienie zabezpieczające?

Odpowiedź 5: Tak. Wspieramy dostosowywanie specjalnej średnicy zewnętrznej, grubości, rozmiaru rowka i obróbki powierzchni o wysokiej odporności na korozję, aby spełnić wymagania graniczne specjalnych elementów wału mechanicznego.
