Podkładka sprężynująca ze stali nierdzewnej DIN 127

Wysokiej jakości podkładki sprężynujące DIN 127 firmy Wanluo ze stali nierdzewnej są produkowane ściśle zgodnie z niemieckimi normami przemysłowymi DIN i służą jako profesjonalne, elastyczne, pomocnicze elementy złączne zapobiegające poluzowaniu. W odróżnieniu od podkładek płaskich DIN 125, które zapewniają jedynie rozproszenie nacisku i ochronę powierzchni, podkładka DIN 127 charakteryzuje się unikalną, dzieloną elastyczną strukturą z otwartą pętlą z wbudowanym naprężeniem mechanicznym.

Wyślij zapytanie

Product Description

Podkładka sprężynująca ze stali nierdzewnej DIN 127 produkowana przez fabrykę Wanluo w sposób ciągły zapewnia elastyczną siłę wstępnego dokręcania pomiędzy śrubą a przedmiotem obrabianym, skutecznie rozwiązując typowe problemy związane z poluzowaniem gwintu, powstawaniem szczelin i awarią mocowania spowodowaną wibracjami sprzętu, zmiennym obciążeniem i zmianą temperatury. Dzięki doskonałej zdolności odzyskiwania elastyczności i efektowi antypoślizgowemu przy gryzieniu, idealnie pasuje do standardowych śrub i podkładek płaskich, szeroko stosowanych w przekładniach mechanicznych, sprzęcie samochodowym, konstrukcjach stalowych i montażach przemysłowych podatnych na wibracje.

Ogólna charakterystyka ramowa i standardy produkcji fabrycznej

Podkładki sprężyste DIN 127 wykorzystują wysokiej jakości zintegrowany proces tłoczenia stali sprężynowej i precyzyjny proces obróbki cieplnej, przy ścisłej tolerancji wymiarowej i kontroli współczynnika elastyczności. Standardowa otwarta struktura dzielona tworzy ciągłe elastyczne napięcie po ściskaniu, co może automatycznie kompensować szczelinę gwintu i relaksację naprężeń. Dwa końce podkładki są drobno obszyte ostrymi punktami wgryzania, które mogą ściśle przylegać do powierzchni śruby i przedmiotu obrabianego, tworząc antypoślizgową okluzję, aby zapobiec odwrotnemu obrotowi śruby. Całkowita grubość jest jednolita i ma stabilną elastyczność, co zapewnia brak uszkodzeń zmęczeniowych lub trwałego odkształcenia po długotrwałym wielokrotnym ściskaniu i wibracjach. Wykonane z wysokowytrzymałej stali sprężynowej i stali nierdzewnej, podkładki charakteryzują się doskonałą odpornością na zmęczenie, stabilnością mechaniczną i odpornością na korozję, utrzymując trwałe działanie zapobiegające poluzowaniu w wibracjach o wysokiej częstotliwości i trudnych warunkach pracy.

Parametr produktu

Pozycja parametru	Szczegółowa specyfikacja
Nazwa produktu	Podkładka sprężysta DIN 127, dzielona podkładka elastyczna ze stali nierdzewnej
Standard wykonawczy	DIN 127, norma ISO, norma GB, niestandardowe rozmiary niestandardowe
Dostępny materiał	Stal nierdzewna 304, 316L, wysokowęglowa stal sprężynowa, ocynkowana stal węglowa
Zakres rozmiarów	Pełne standardowe rozmiary M1.6-M24, niestandardowa elastyczna grubość i średnica zewnętrzna
Typ struktury	Otwarta struktura dzielonej pętli, elastyczna konstrukcja napięcia, dwukierunkowe zabezpieczenie przed poluzowaniem
Technologia przetwarzania	Precyzyjne tłoczenie, integralne hartowanie, kalibracja elastyczna, wykańczanie krawędzi
Pasujące zapięcie	Kompatybilny ze wszystkimi standardowymi śrubami metrycznymi, śrubami maszynowymi i podkładkami płaskimi
Obróbka powierzchniowa	Trawienie i pasywacja / Ocynkowanie / Czarny tlenek, antykorozyjne i antykorozyjne
Właściwości mechaniczne	Silny powrót elastyczny, antywibracyjny, przeciwzmęczeniowy, brak trwałych odkształceń
Metoda pakowania	Odporna na wilgoć torba wewnętrzna + karton eksportowy, opakowanie paletowe dla zamówień masowych
Usługa zaopatrzenia	Dostawy zbiorcze na miejscu, niestandardowe dostosowywanie, kompleksowe zaopatrzenie w mieszane elementy złączne

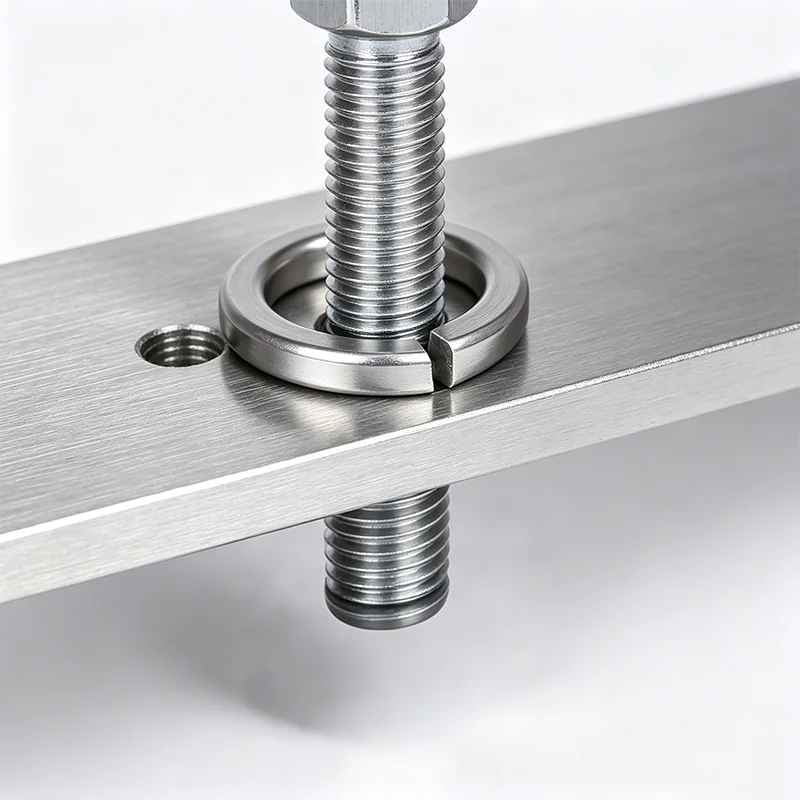

Stainless Steel Din 127 Spring Lock Washer

Średnica nominalna		Φ2	Φ2,2	Φ2,5	Φ3	Φ3,5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12
d	min	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	maks	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	Rozmiar nominalny	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	maks	1	1.1	1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
	min	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	Rozmiar nominalny	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	maks	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	min	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	min	1	1.2	1.2	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	maks	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
na 1000 jednostek ≈ kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

Średnica nominalna		Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ39	Φ42	Φ45
d	min	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	maks	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	Rozmiar nominalny	4.5	5	5	6	6	7	7	8	10	10	12	12
	maks	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	min	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	Rozmiar nominalny	3	3.5	3.5	4	4	5	5	6	6	6	6	7
	maks	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	6.2	7.25
	min	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	5.8	6.75
H	min	6	7	7	8	8	10	10	12	12	12	12	14
H	maks	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
na 1000 jednostek ≈ kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Zakres podstawowej wydajności i projektu komercyjnego

1. Unikalna elastyczna struktura napinająca zapewnia ciągłą siłę wstępnego dokręcania, automatycznie kompensując rozszerzanie się szczeliny gwintowanej spowodowane wibracjami i rozszerzalnością cieplną, skutecznie zapobiegając poluzowaniu się i zrzucaniu śrub podczas długotrwałej pracy.

2. Dwukierunkowe ostre końcówki wgryzające tworzą solidną okluzję pomiędzy śrubą a powierzchnią montażową, blokując gwint, aby uniknąć odwrotnego obrotu i poluzowania, znacznie poprawiając ogólną stabilność połączenia sprzętu podatnego na wibracje.

3. Profesjonalny proces obróbki cieplnej sprężyn zapewnia doskonałą odporność na zmęczenie, utrzymując stabilną sprężystość po milionach cykli wibracji bez uszkodzeń sprężystych, starzenia lub trwałego odkształcenia.

4. Doskonale nadaje się do stosowania w połączeniu z podkładkami płaskimi DIN 125, integrując ochronę powierzchni i elastyczne funkcje zapobiegające poluzowaniu, uzyskując podwójny efekt mocowania i optymalizując ogólne bezpieczeństwo i trwałość montażu.

5. Wiele opcji materiałowych dostosowuje się do różnorodnych trudnych warunków, szeroko stosowanych w sprzęcie mechanicznym, częściach samochodowych, stalowych konstrukcjach konstrukcyjnych, obiektach elektrycznych i scenariuszach montażu na zewnątrz o dużym natężeniu wibracji.

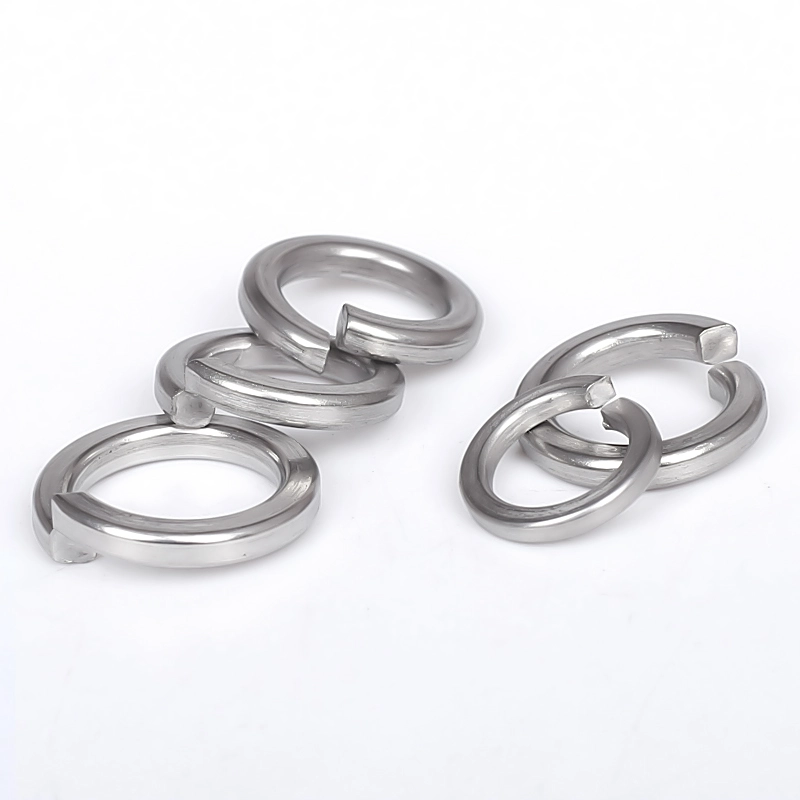

Stainless Steel Din 127 Spring Lock Washer

Często zadawane pytania

P1: Jaka jest różnica między podkładką sprężystą DIN 127 a podkładką płaską DIN 125?

A1: Podkładka płaska DIN 125 koncentruje się na rozproszeniu nacisku i ochronie powierzchni przedmiotu obrabianego, bez funkcji zapobiegającej poluzowaniu; Podkładka sprężysta DIN 127 opiera się na elastycznej strukturze naprężającej i wgryzającej, aby zapewnić profesjonalną odporność na wibracje i efekt zapobiegający poluzowaniu gwintu, zwykle stosowana razem z podkładkami płaskimi w celu zapewnienia wysokiej stabilności montażu.

P2: Czy konieczne jest stosowanie podkładek sprężystych z podkładkami płaskimi?

A2: W przypadku większości scenariuszy wibracji przemysłowych zaleca się łączne użycie. Płaska podkładka chroni powierzchnię przedmiotu obrabianego, natomiast podkładka sprężysta zapewnia blokadę zapobiegającą poluzowaniu, zapobiegając uszkodzeniom spowodowanym przez ostre końce podkładki sprężystej bezpośrednio dociskającej przedmiot obrabiany.

P3: Czy podkładka sprężysta DIN 127 straci elastyczność po długotrwałym użytkowaniu?

A3: Nasze produkty wykorzystują precyzyjne hartowanie i odpuszczanie o stabilnych właściwościach mechanicznych. Przy standardowym obciążeniu roboczym charakteryzują się silnym działaniem przeciwzmęczeniowym i nie ulegają łatwo uszkodzeniom ani odkształceniom, zapewniając długotrwały, stabilny efekt zapobiegający poluzowaniu.

P4: W jakich sytuacjach nadają się podkładki DIN 127?

A4: Stosowany głównie w sprzęcie narażonym na częste wibracje, zmienne obciążenie i zmiany temperatury, w tym mechaniczne części przekładni, akcesoria podwozi samochodowych, konstrukcje stalowe, urządzenia elektroenergetyczne i stałe obiekty zewnętrzne.

P5: Czy możesz dostosować specjalne specyfikacje o wysokiej elastyczności?

Odpowiedź 5: Tak. Wspieramy dostosowywanie specjalnego współczynnika sprężystości, pogrubionych i podwyższonych rozmiarów oraz super antykorozyjną obróbkę powierzchni, aby spełnić wymagania zapobiegające poluzowaniu sprzętu o dużym obciążeniu i wysokich wibracjach.
